ΛΕΠΤΟΤΟΙΧΕΣ ΔΙΑΤΟΜΕΣ
ΔΙΑΤΟΜΕΣ Z & C
Οι διατομές Ζ και C είναι μεταλλικά γαλβανισμένα προφίλ ψυχρής μορφοποίησης υψηλής αντοχής, που χρησιμοποιούνται ευρέως σε βιομηχανικές, εμπορικές και συμβατικές κατασκευές. Παρέχουν ισχυρή και ελαφριά στήριξη για οροφές και τοιχοποιίες, ενώ μπορούν να καλύψουν μεγάλα ανοίγματα, διατηρώντας εξαιρετική φέρουσα ικανότητα.
Κατασκευασμένα από χάλυβα υψηλής ποιότητας με θερμή γαλβανισμένη επίστρωση, τα προφίλ αυτά προσφέρουν εξαιρετική αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής, ακόμα και σε δύσκολες περιβαλλοντικές συνθήκες. Οι ακριβείς διαστάσεις τους, η τυποποιημένη μορφή τους και η δυνατότητα προδιάτρησης, επιτρέπουν εύκολη εγκατάσταση και συμβατότητα με διάφορα συστήματα επικάλυψης και στέγασης.
ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
- Στήριξη οροφών και τοιχοποιιών σε μεταλλικά κτίρια
- Δοκοί για ενδιάμεσα πατώματα (μεσοπάτωμα)
- Δομικά πλαίσια
- Βιομηχανικές αποθήκες, υπόστεγα, εμπορικά & συμβατικά κτίρια
- Ελαφριά κατασκευή με υψηλή μηχανική αντοχή
- Εύκολη μεταφορά και εγκατάσταση
- Αντοχή στη διάβρωση και μεγάλη διάρκεια ζωής
- Συμβατότητα με ποικίλα συστήματα επικάλυψης
- Οικονομική λύση σε σύγκριση με παραδοσιακούς μεταλλικούς δοκούς

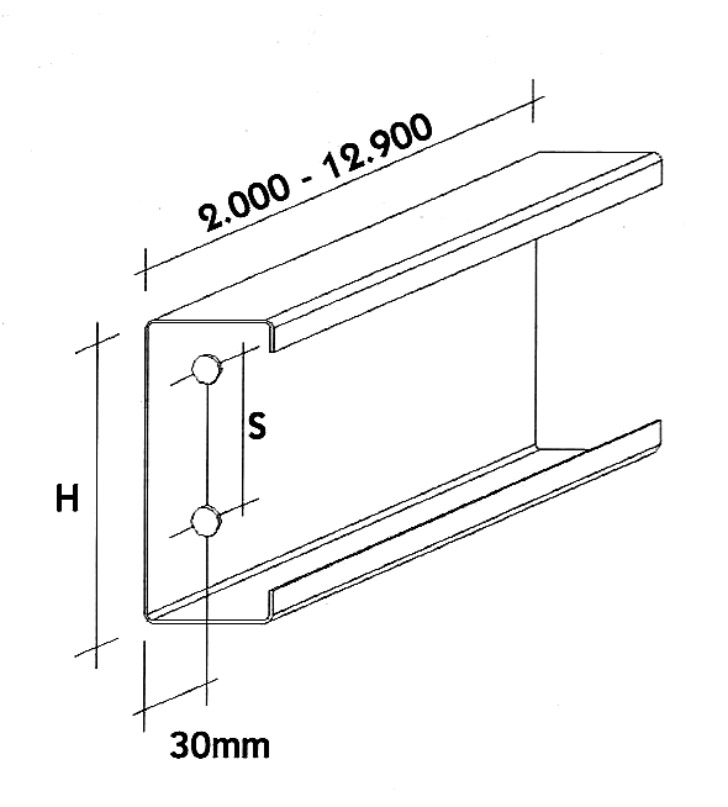

C - Profile

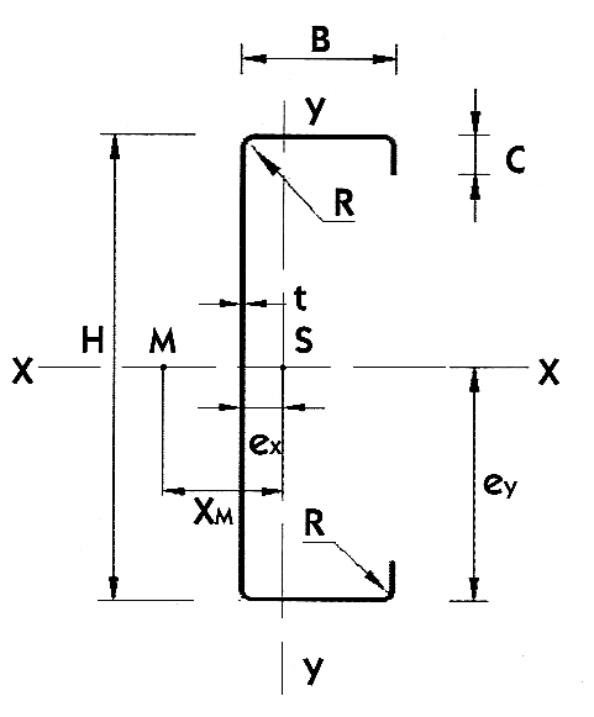

| ΓΕΩΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΔΙΑΤΟΜΩΝ C | |||||||
|---|---|---|---|---|---|---|---|
| ΔΙΑΤΟΜΗ | ΒΑΡΟΣ (kg/m) | ΔΙΑΣΤΑΣΕΙΣ ΣΕ mm | F cm² | ||||
| t | H | B | C | R | |||
| C140 - 1.5 | 3,30 | 1,50 | 140 | 60 | 15 | 4 | 3,94 |
| C140 - 2.0 | 4,40 | 2,00 | 140 | 60 | 15 | 4 | 5,25 |
| C180 - 1.5 | 3,80 | 1,50 | 180 | 60 | 15 | 4 | 4,76 |
| C180 - 2.0 | 5,00 | 2,00 | 180 | 60 | 15 | 4 | 6,37 |
| C210 - 1.5 | 4,10 | 1,50 | 210 | 60 | 15 | 4 | 5,18 |
| C210 - 2.0 | 5,50 | 2,00 | 210 | 60 | 15 | 4 | 6,92 |
| C210 - 2.5 | 6,85 | 2,50 | 210 | 60 | 15 | 4 | 8,65 |
| ΣΤΑΤΙΚΑ ΜΕΓΕΘΗ ΔΙΑΤΟΜΩΝ C | ||||||
|---|---|---|---|---|---|---|
| ΔΙΑΤΟΜΗ | x - x | y - y | ||||
| Jx cm4 | Wx cm3 | ey cm | Jy cm4 | Wx cm3 | ex cm | |
| C140 - 1.5 | 117,30 | 16,80 | 7,00 | 18,30 | 4,00 | 1,87 |
| C140 - 2.0 | 155,10 | 22,20 | 7,00 | 23,90 | 5,30 | 1,87 |
| C180 - 1.5 | 227,30 | 25,00 | 9,00 | 26,70 | 5,40 | 1,96 |
| C180 - 2.0 | 301,40 | 34,00 | 9,00 | 35,10 | 7,10 | 1,96 |
| C210 - 1.5 | 326,00 | 31,00 | 10,50 | 28,00 | 5,50 | 1,81 |
| C210 - 2.0 | 433,00 | 41,10 | 10,50 | 36,70 | 7,20 | 1,81 |
| C210 - 2.5 | 537,00 | 51,10 | 10,50 | 45,10 | 8,90 | 1,81 |

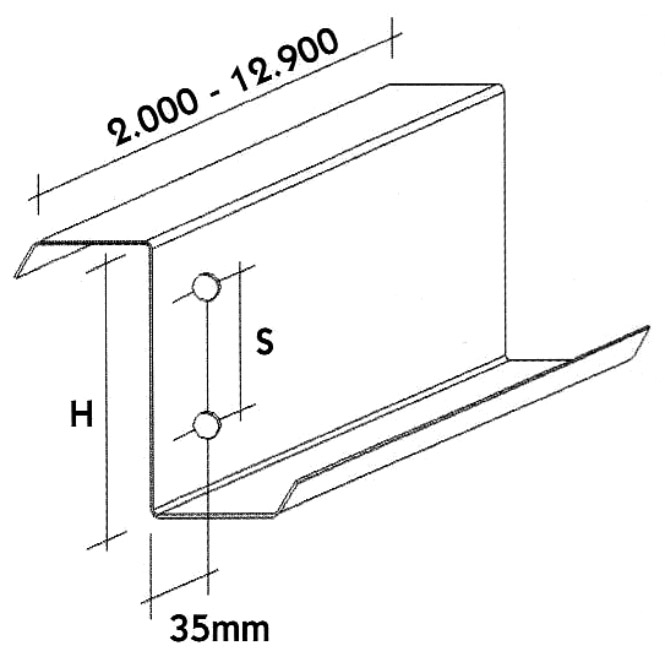

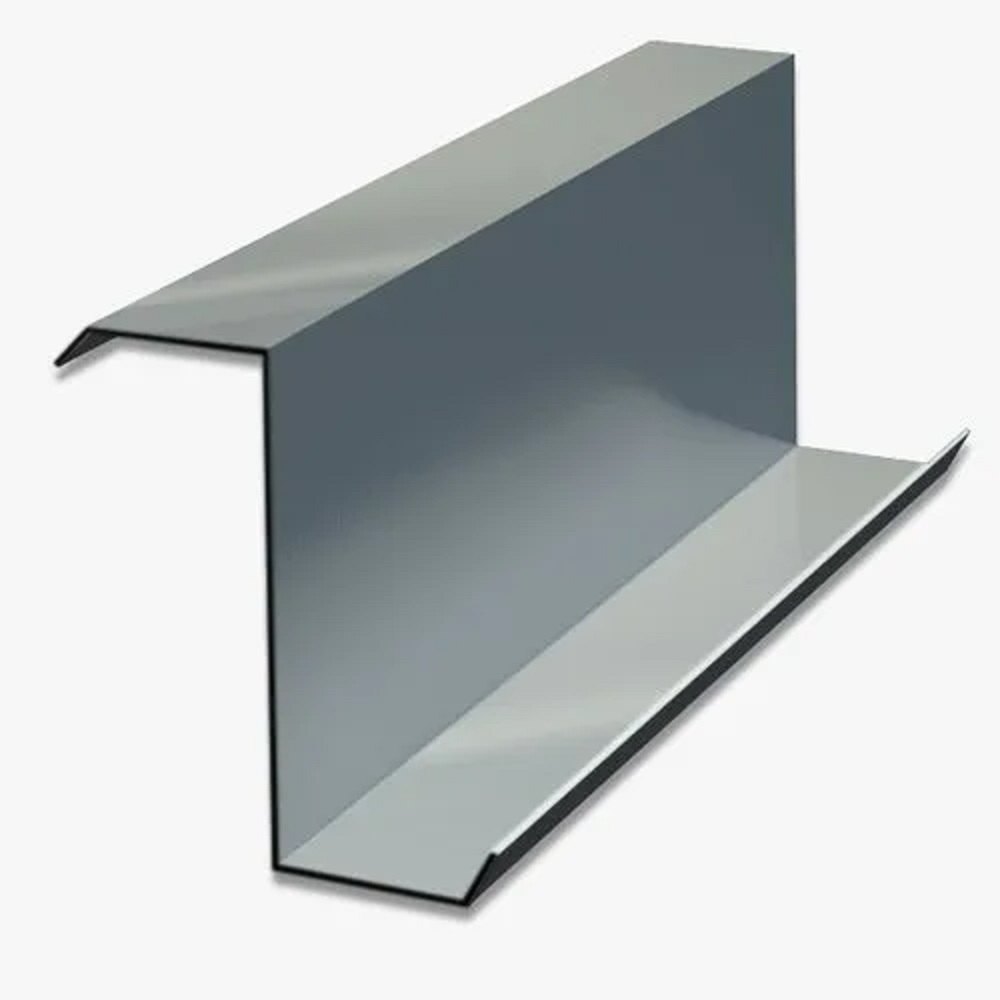

Z - Profile

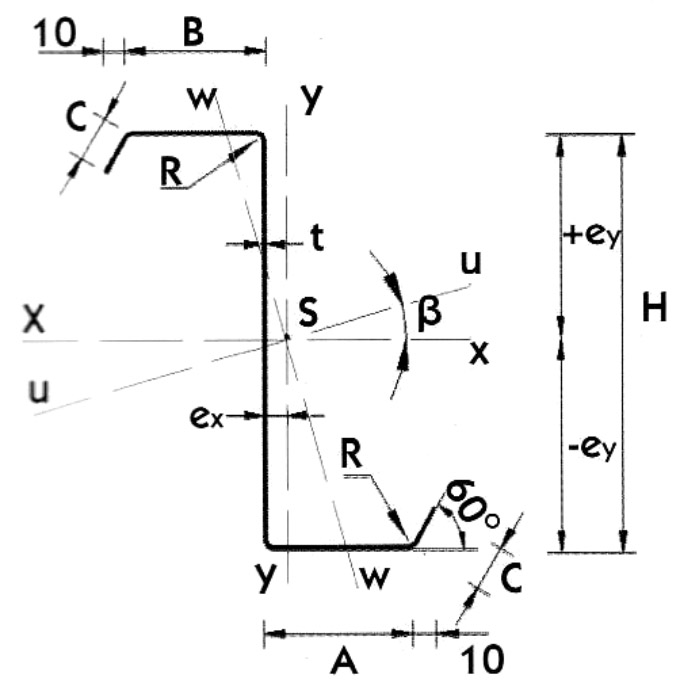

| ΓΕΩΜΕΤΡΙΚΑ ΜΕΓΕΘΗ ΔΙΑΤΟΜΩΝ Z | ||||||||
|---|---|---|---|---|---|---|---|---|
| ΔΙΑΤΟΜΗ | ΒΑΡΟΣ (kg/m) | ΔΙΑΣΤΑΣΕΙΣ ΣΕ mm | F cm² | |||||
| t | H | Α | Β | C | R | |||
| Z140 - 1.5 | 3,30 | 1,50 | 140 | 65 | 60 | 13 | 4,00 | 3,91 |
| Z140 - 2.0 | 4,40 | 2,00 | 140 | 65 | 60 | 13 | 4,00 | 5,26 |
| Z180 - 1.5 | 3,80 | 1,50 | 180 | 65 | 60 | 13 | 4,00 | 4,76 |
| Z180 - 2.0 | 5,00 | 2,00 | 180 | 65 | 60 | 13 | 4,00 | 6,37 |
| Z210 - 1.5 | 4,10 | 1,50 | 210 | 65 | 60 | 13 | 4,00 | 5,18 |
| Z210 - 2.0 | 5,50 | 2,00 | 210 | 65 | 60 | 13 | 4,00 | 6,92 |
| Z210 - 2.5 | 6,85 | 2,50 | 210 | 65 | 60 | 13 | 4,00 | 8,65 |
| ΣΤΑΤΙΚΑ ΜΕΓΕΘΗ ΔΙΑΤΟΜΩΝ Z | |||||||
|---|---|---|---|---|---|---|---|
| ΔΙΑΤΟΜΗ | x - x | y - y | |||||
| Jx cm4 | Wx cm3 | - ey cm | + ey cm | Jy cm4 | Wx cm3 | ex cm | |
| Z140 - 1.5 | 115,70 | 16,30 | 7,10 | 6,90 | 40,40 | 5,50 | 0,21 |
| Z140 - 2.0 | 153,90 | 21,60 | 7,10 | 6,90 | 53,40 | 7,40 | 0,23 |
| Z180 - 1.5 | 228,50 | 25,00 | 9,10 | 8,90 | 45,50 | 6,20 | 0,19 |
| Z180 - 2.0 | 303,80 | 33,30 | 9,10 | 8,90 | 59,90 | 8,20 | 0,22 |
| Z210 - 1.5 | 328,20 | 30,90 | 10,60 | 10,40 | 45,60 | 6,20 | 0,18 |
| Z210 - 2.0 | 435,90 | 40,90 | 10,60 | 10,40 | 59,90 | 8,20 | 0,21 |
| Z210 - 2.5 | 540,90 | 50,80 | 10,60 | 10,40 | 73,50 | 10,20 | 0,23 |
Specifications
| ΠΡΟΔΙΑΓΡΑΦΕΣ | |
|---|---|
| (EN 10142, EN 10147, EN 10143) | |
| ΔΙΑΤΟΜΕΣ | Ζ / C |
| ΠΑΧΗ ΛΑΜΑΡΙΝΑΣ (mm) | 1.50 / 2.00 / 2.50 |
| ΔΙΑΤΡΗΣΗ | Φ14 / Φ16 / Φ18 |
| ΔΙΑΤΡΗΣΗ ΠΕΛΜΑΤΟΣ | ΝΑΙ |
| ΜΗΚΟΣ (mm) | 1,000 - 14,000 |
| ΕΠΙΨΕΥΔΑΡΓΥΡΩΣΗ (gr/m2) | 275 |
| ΧΑΛΥΒΑΣ | S320 |
