ΠΑΝΕΛ ΟΡΟΦΗΣ PUR/PIR
ΠΑΝΕΛ ΟΡΟΦΗΣ

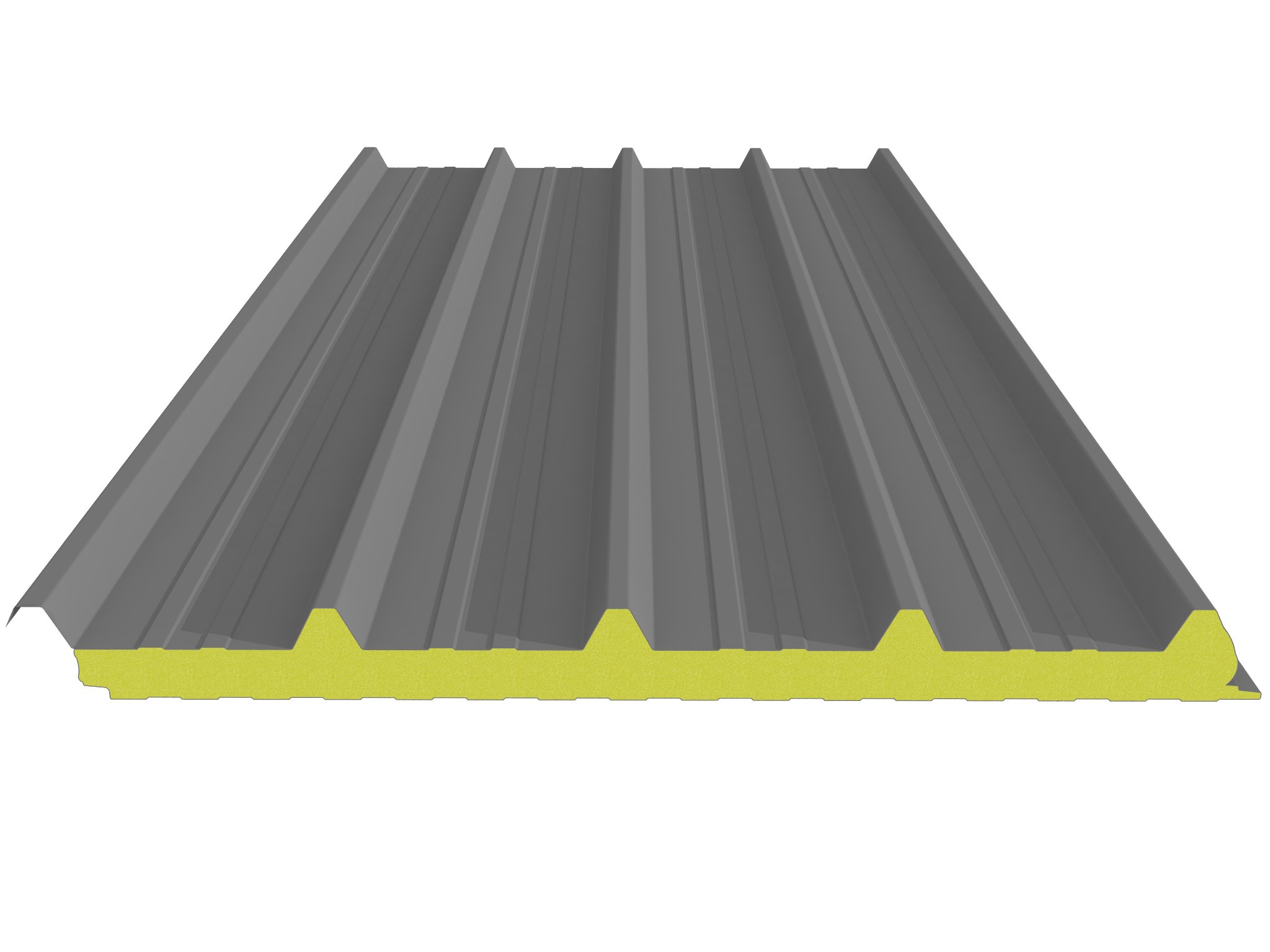

Τα πάνελ οροφής PUR (Πολυουρεθάνης) και PIR (Πολυισοκυανουρίας) είναι άκαμπτα θερμομονωτικά σύνθετα πάνελ που χρησιμοποιούνται σε στέγες και επενδύσεις τοίχων σε εμπορικά, βιομηχανικά, αγροτικά και οικιστικά κτίρια. Αποτελούνται από δύο μεταλλικές επιφάνειες (συνήθως προβαμμένο γαλβανισμένο χάλυβα) με ενδιάμεσο πυρήνα από σκληρό αφρό PUR ή PIR υψηλής μονωτικής απόδοσης.
Τα πάνελ προσφέρουν άριστη θερμομόνωση, μηχανική αντοχή και προστασία από τις καιρικές συνθήκες, καθιστώντας τα ιδανική λύση για νέες κατασκευές αλλά και ανακαινίσεις.
Η προτεινόμενη ελάχιστη κλίση για την τοποθέτηση πάνελ οροφής είναι 8-10%.
Για τοποθέτηση σε μικρότερες κλίσεις η σε περιοχές με αυξημένη βροχόπτωση και ανέμους, συνιστάται η χρήση σφραγιστικής μαστίχης περιμετρικά σε όλα τα σημεία συναρμογής των πάνελ.
ΚΥΡΙΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΦΑΡΜΟΓΕΣ
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΕΙΔΙΚΑ ΤΕΜΑΧΙΑ
ΠΑΡΕΛΚΟΜΕΝΑ
Κύρια Χαρακτηριστικά
Τριστρωματική Δομή:
- Εξωτερική Μεταλλική Επιφάνεια: Ανθεκτικός στη διάβρωση, βαμμένος χάλυβας ή αλουμίνιο
- Θερμομονωτικός Πυρήνας:
- PUR: Σκληρός αφρός πολυουρεθάνης
- PIR: Σκληρός αφρός πολυισοκυανουρίας με αυξημένη πυραντοχή
- Εσωτερική Επιφάνεια:
- Χάλυβας ή αλουμίνιο με ελαφρά διαμορφωμένη η επίπεδη επιφάνεια.
- Συνθετικές επιφάνειες για χρήση σε επιβαρυμένο περιβάλλον (φάρμες).
Θερμική Απόδοση:
- Υψηλή θερμομονωτική ικανότητα με χαμηλή θερμική αγωγιμότητα (έως και 0,021 W/m·K)
- Συμβάλλει σε ενεργειακά αποδοτικές κατασκευές και κανονιστική συμμόρφωση
Πυραντοχή:
- Τα πάνελ PIR προσφέρουν αυξημένη αντοχή στη φωτιά σε σχέση με τα PUR με πιστοποιημένη πυραντοχή έως και 30 λεπτά.
- Πιστοποιημένα σύμφωνα με ευρωπαϊκές ή εθνικές προδιαγραφές πυρασφάλειας
Μηχανική Αντοχή:
- Ικανά να φέρουν φορτία και να καλύπτουν αποστάσεις χωρίς ενισχυτικά στοιχεία
Αντοχή στις Καιρικές Συνθήκες:
- Εξαιρετική αντοχή στην υγρασία, τον άνεμο και την UV ακτινοβολία
- Ανθεκτικές εξωτερικές επιστρώσεις για μακροχρόνια χρήση
Ευκολία Εγκατάστασης:
- Ελαφριά και προκατασκευασμένα για γρήγορη τοποθέτηση
Εφαρμογές
Συστήματα κεκλιμένης στέγης
Βιομηχανικά και αποθηκευτικά κτίρια, Logistics
Επενδύσεις εξωτερικών τοίχων
Αγροτικά κτίρια (π.χ. αποθήκες, φάρμες)
Κατοικίες, επεκτάσεις και προκατασκευασμένες μονάδες (οικίσκοι)

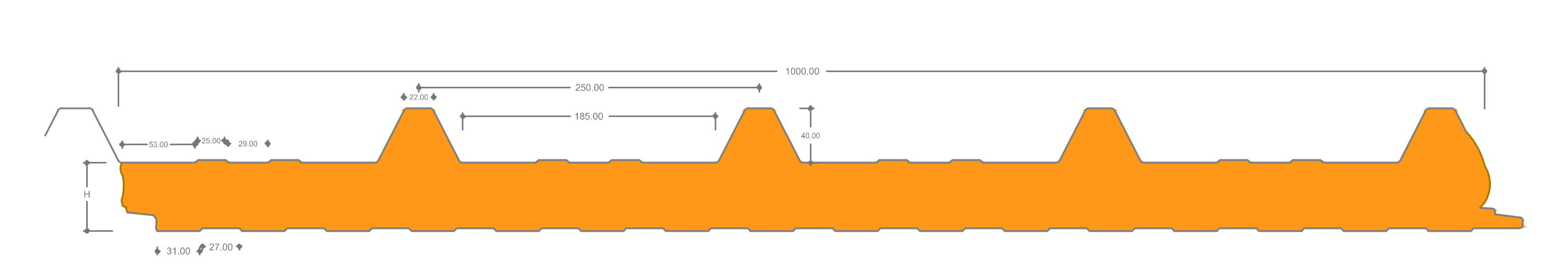

| ΔΙΑΣΤΑΣΕΙΣ / ΒΑΡΟΣ / ΘΕΡΜΟΜΟΝΩΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ | ||||||
|---|---|---|---|---|---|---|
| Ωφέλιμο πλάτος | 1.000mm | |||||
| Πάχος Μόνωσης [mm] | 30 | 40 | 50 | 60 | 80 | 100 |
| U [W/m²K] EN 14509 | 0,63 | 0,56 | 0,44 | 0,36 | 0,26 | 0,21 |
| Συντελεστής θερμ. αγωγιμότητας λ [W/mK] ΕΝ 14509 | 0,021 | |||||
| Θεωρητικό Βάρος [kg/m²] (0.50mm/0.50mm) PIR | 10,70 | 11,10 | 11,55 | 11,95 | 12,80 | 13,65 |
| Θεωρητικό Βάρος [kg/m²] (0.50mm/0.50mm) PUR | 10,60 | 11,00 | 11,43 | 11,83 | 12,63 | 13,43 |
| Σταθμισμένος δείκτης ηχομείωσης Rw [dB] | 25 | |||||
| Μέγιστο μήκος [m] * | 14.5 | |||||
| Ανοχή μήκους | ±2.00 mm | |||||
| Πυραντίσταση ≥100mm (PIR) | EI30 | |||||
| Συμπεριφορά στη φωτιά EN 13501 | Bs2d0 / Bs1d0 | |||||
| Ποσοστό κλειστών κυψελίδων | 98% | |||||
| Πρόσφυση EN 14509 | 0,125 MPa | |||||
| ΒΑΦΕΣ / ΕΠΙΣΤΡΩΣΕΙΣ | ΕΦΑΡΜΟΓΕΣ | |||||
|---|---|---|---|---|---|---|
| Polyester 25mic (7mic back coat) EN10169 | Βασική βαφή κατάλληλη για τις περισσότερες εφαρμογές | |||||
| PVC Laminate (100mic - 200mic) RAL9002 / RAL9010 (Εσωτερικά) | Επίστρωση PVC για εφαρμογές με ιδιαίτερες προδιαγραφές (Νωπά προϊόντα, συχνό πλύσιμο υπό πίεση, επιβαρυμένο περιβάλλον) | |||||
| PVDF 25mic / 35mic / 50mic | Ενισχυμένη βαφή κυρίως για εξωτερικούς χώρους με επιβαρυμένο περιβάλλον σε βιομηχανικές / παραθαλάσσιες περιοχές (RC4/RC5) | |||||
| Αλουμίνιο | Επιβαρυμένο περιβάλλον / Μειωμένο βάρος υλικού | |||||
| Πολυπροπυλένιο / Πολυεστέρας (Εσωτερικά) | Επιβαρυμένο περιβάλλον / Κτηνοτροφικές μονάδες |
| Πάχος Πάνελ [mm] | Πάχος Ελασμάτων [mm] | ΑΜΦΙΕΡΕΙΣΤΗ ΣΤΗΡΙΞΗ [m] | ΠΟΛΛΑΠΛΩΝ ΣΗΜΕΙΩΝ [m] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ομοιόμορφα κατανεμημένο φορτίο kg/m² | Ομοιόμορφα κατανεμημένο φορτίο kg/m² | ||||||||||||||
| 60 | 80 | 100 | 120 | 150 | 200 | 250 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | ||
| 30 | 0.50 / 0.50 | 3,90 | 3,40 | 3,10 | 2,85 | 2,60 | 2,30 | 2,00 | 4,00 | 3,85 | 3,70 | 3,40 | 3,10 | 2,50 | 2,30 |
| 40 | 0.50 / 0.50 | 4,40 | 3,75 | 3,50 | 3,20 | 2,90 | 2,60 | 2,30 | 4,50 | 4,40 | 4,20 | 3,90 | 3,35 | 2,80 | 2,50 |
| 50 | 0.50 / 0.50 | 4,60 | 4,20 | 3,85 | 3,60 | 3,25 | 2,85 | 2,55 | 5,25 | 4,90 | 4,40 | 4,00 | 3,50 | 2,95 | 2,60 |
| 60 | 0.50 / 0.50 | 4,80 | 4,60 | 4,15 | 3,80 | 3,50 | 3,10 | 2,70 | 5,50 | 5,10 | 4,60 | 4,10 | 3,60 | 3,05 | 2,80 |
| 80 | 0.50 / 0.50 | 5,70 | 4,85 | 4,65 | 4,25 | 3,75 | 3,25 | 2,90 | 6,40 | 5,50 | 5,10 | 4,60 | 4,20 | 3,60 | 3,10 |
| 100 | 0.50 / 0.50 | 5,95 | 5,05 | 4,85 | 4,45 | 3,90 | 3,40 | 3,10 | 6,60 | 5,70 | 5,30 | 4,80 | 4,40 | 3,75 | 3,25 |
| L/200 | |||||||||||||||

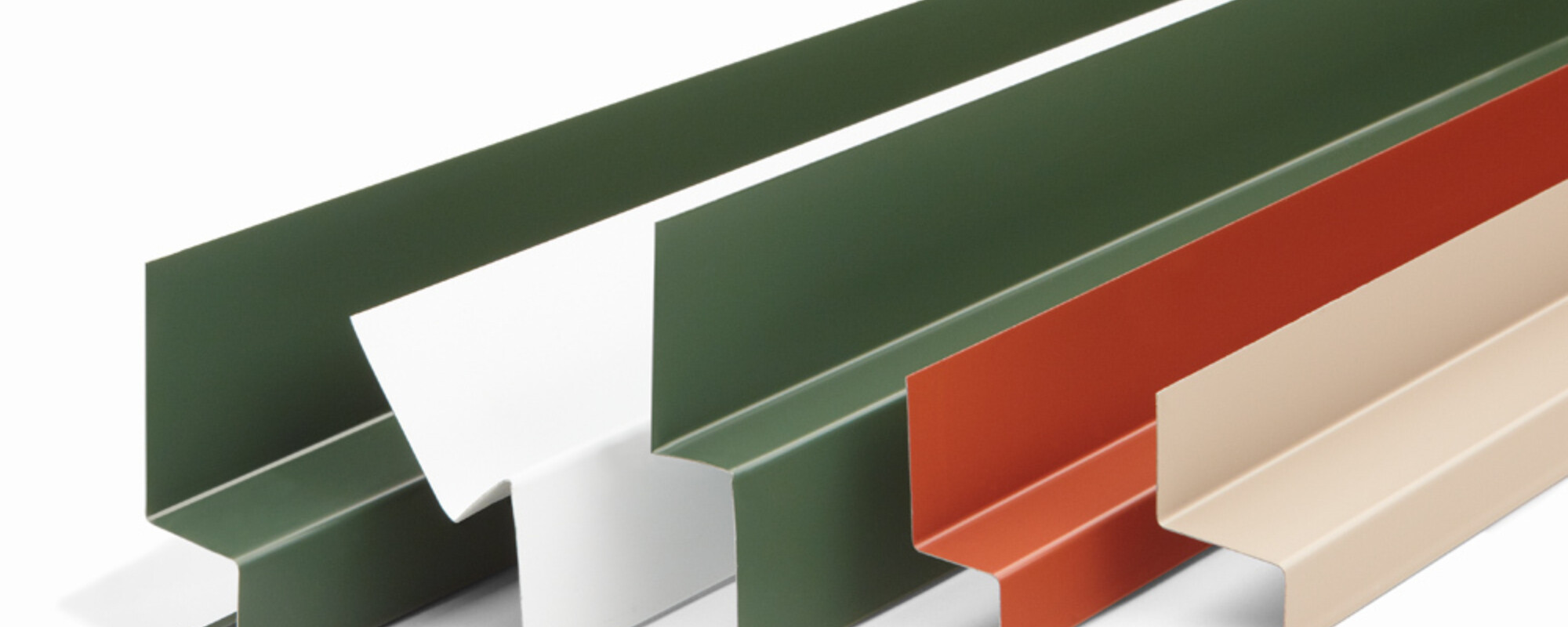

ΕΙΔΙΚΑ ΤΕΜΑΧΙΑ / ΥΔΡΟΡΡΟΕΣ / ΚΟΡΦΙΑΔΕΣ
Τα ειδικά τεμάχια αποτελούν απαραίτητα στοιχεία στην τοποθέτηση πάνελ πολυουρεθάνης, προσφέροντας τόσο λειτουργικά όσο και αισθητικά οφέλη. Έχουν σχεδιαστεί για να εξασφαλίζουν καθαρό φινίρισμα και στεγανότητα, καλύπτοντας αρμούς, εσωτερικές/εξωτερικές γωνίες, νεροσταλλάκτες, μετώπες, χτένια, κορφιάδες και υδρορροές, κατευθύνοντας το νερό μακριά από κρίσιμα σημεία του κτιρίου.
Κατασκευάζονται από γαλβανισμένο ή προβαμμένο χαλυβδοέλασμα υψηλής ποιότητας και διατίθενται σε ποικιλία τυποποιημένων ή ειδικά διαμορφωμένων προφίλ, ανάλογα με τη γεωμετρία των πάνελ και τις απαιτήσεις του έργου.
Οι βασικές τους λειτουργίες είναι η προστασία από τις καιρικές συνθήκες, αποτροπή εισόδου υδάτων, αέρα και σκόνης στο κτίριο. Βελτιώνει επίσης την σταθερότητα και ευθυγράμμιση των πάνελ προσφέροντας παράλληλα αισθητική αναβάθμιση του κτιρίου.
Επικοινωνήστε μαζί μας για την επιλογή των ειδικών τεμαχίων που ταιριάζουν στην εφαρμογή σας.

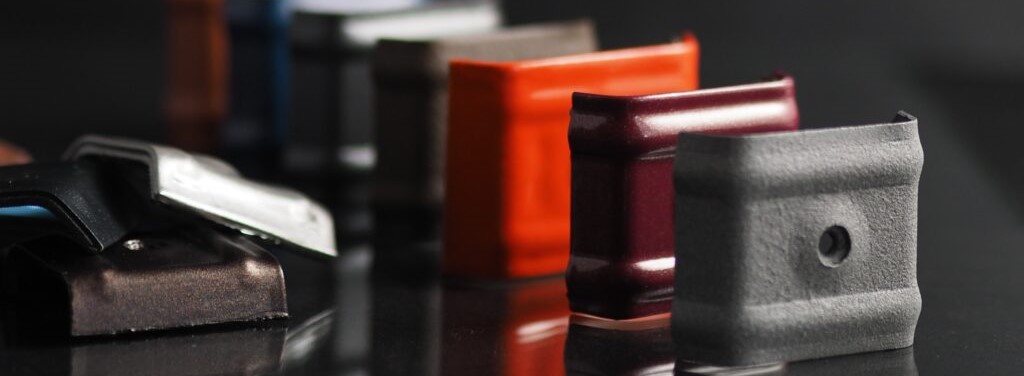

Καλύπτρες στερέωσης
Οι καλύπτρες είναι ειδικά σχεδιασμένες σε διαμορφωμένο σχήμα ώστε να εφαρμόζουν ακριβώς πάνω στα προφίλ των πάνελ οροφής και χρησιμοποιούνται σε συνδυασμό με τις αυτοδιάτρητες βίδες για την στερέωση των πάνελ. Κατασκευάζονται από γαλβανισμένο και προβαμμένο χάλυβα υψηλών προδιαγραφών με ενισχυμένες βαφές για αντοχή στην οξείδωση.
Κύρια Χαρακτηριστικά:
- Αποτρέπουν την παραμόρφωση ή θραύση του πάνελ στο σημείο στερέωσης.
- Κατανέμουν το φορτίο της βίδας σε μεγαλύτερη επιφάνεια, μειώνοντας τις τάσεις στο πάνελ.
- Έχουν ενσωματωμένη ελαστική ροδέλα για στεγανή εφαρμογή, ιδίως σε εξωτερικές εγκαταστάσεις.
- Σε περιοχές με ισχυρούς ανέμους ή φορτία, προστατεύουν από το να τραβηχτεί η βίδα μέσα από το λεπτό υλικό του πάνελ.

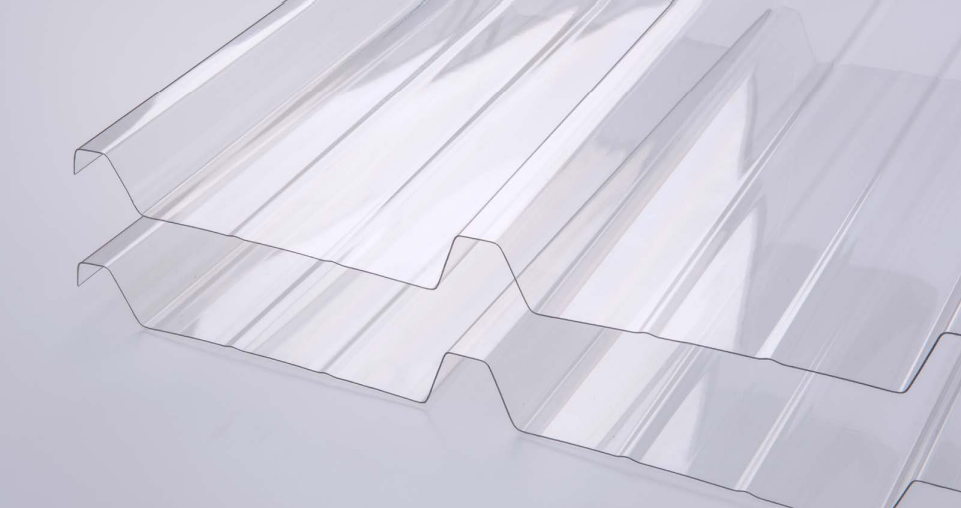

Διαφώτιστα φύλλα / Πάνελ
Διαφανή Φύλλα για Πάνελ Οροφής PUR / PIR
Τα διαφανή φύλλα είναι σχεδιασμένα να συνδυάζονται με τα πάνελ οροφής PUR/PIR (πολυουρεθάνης) βελτιώνοντας τον φυσικό φωτισμό στο εσωτερικό του κτιρίου . Αυτά τα υψηλής απόδοσης φύλλα ενσωματώνονται άψογα με τα μονωτικά πάνελ οροφής PUR/PIR, προσφέροντας μια ανθεκτική και αισθητικά ευχάριστη λύση που επιτρέπει τη διείσδυση φυσικού φωτισμού, διατηρώντας παράλληλα υψηλά επίπεδα θερμομόνωσης.
Διατίθενται σε μονό άνω φύλλο (τοποθέτηση με αποστάτη) η σε διπλό φύλλο (πάνελ).
Διαφανή Φύλλα για Πάνελ Οροφής PUR / PIR
Τα διαφανή φύλλα είναι σχεδιασμένα να συνδυάζονται με τα πάνελ οροφής PUR/PIR (πολυουρεθάνης) βελτιώνοντας τον φυσικό φωτισμό στο εσωτερικό του κτιρίου . Αυτά τα υψηλής απόδοσης φύλλα ενσωματώνονται άψογα με τα μονωτικά πάνελ οροφής PUR/PIR, προσφέροντας μια ανθεκτική και αισθητικά ευχάριστη λύση που επιτρέπει τη διείσδυση φυσικού φωτισμού, διατηρώντας παράλληλα υψηλά επίπεδα θερμομόνωσης.Διατίθενται σε μονό άνω φύλλο (τοποθέτηση με αποστάτη) η σε διπλό φύλλο (πάνελ).
Κύρια Χαρακτηριστικά:
- Υψηλή Διαπερατότητα Φωτός: Επιτρέπει τη διέλευση έως και 90% φυσικού φωτός, μειώνοντας την ανάγκη για τεχνητό φωτισμό.
- Αντοχή στην Υπεριώδη Ακτινοβολία (UV): Ειδική επίστρωση προστατεύει από το κιτρίνισμα, τη θραύση και τη μακροχρόνια φθορά από τον ήλιο.
- Θερμική Απόδοση: Συμπληρώνει τη θερμομονωτική ικανότητα των πάνελ PUR, μειώνοντας τις ενεργειακές απώλειες.
- Αντοχή στις Καιρικές Συνθήκες: Εξαιρετική αντοχή στο χαλάζι, τη βροχή, τον άνεμο και τις θερμοκρασιακές μεταβολές.
- Εύκολη Εγκατάσταση: Διαμορφωμένα με ακρίβεια ώστε να ταιριάζουν απόλυτα με τα πάνελ PUR/PIR για ασφαλή και στεγανή εφαρμογή.
Εφαρμογές:
Ιδανικά για βιομηχανικά κτίρια, αποθήκες, γεωργικές εγκαταστάσεις και εμπορικά κτίρια όπου απαιτείται ελεγχόμενος φυσικός φωτισμός.
Για την στεγανοποίηση απαιτείται η χρήση σφραγιστικής μαστίχης περιμετρικά στο σημείο συναρμογής με το πάνελ PUR/PIR.
Διαφώτιστα φύλλα / Πάνελ
Λήψη αρχείου PDF

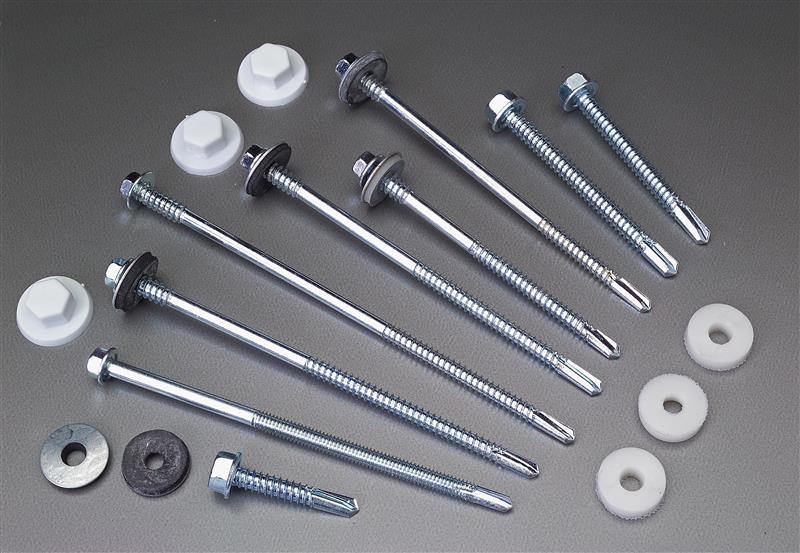

Αυτοδιάτρητες Βίδες Διπλού Σπειρώματος
Οι αυτοδιάτρητες βίδες διπλού σπειρώματος είναι σημαντικά στοιχεία στερέωσης που συνδυάζουν δύο ξεχωριστές ζώνες σπειρώματος και τρυπάνι, προσφέροντας αυξημένη συγκράτηση, σταθερότητα και απόδοση κατά τη στερέωση.
Το τρυπάνι επιτρέπει την τοποθέτηση χωρίς προδιάτρηση και είναι διαθέσιμο για διάφορα πάχη στηριγμάτων (τεγίδες / μηκίδες). Η διπλή ζώνη σπειρώματος επιτρέπει ταχύτερη διάτρηση και βίδωμα, ενώ παράλληλα προσφέρει μεγαλύτερη αντοχή στην υφαρπαγή και σε κραδασμούς.
Επίσης μειώνει τον κίνδυνο διαχωρισμού επιφανειών σε σύνθετα υλικά. Το κάτω σπείρωμα (κοντά στο τρυπάνι) εισχωρεί γρήγορα στο βασικό υλικό, ενώ το άνω σπείρωμα (πιο κοντά στο κεφάλι της βίδας) αγκιστρώνει το επάνω υλικό, προσφέροντας ισχυρή σύσφιξη και περιορίζοντας την κίνηση ή τη χαλάρωση.
Η επιλογή μιας επώνυμης βίδας με προδιαγραφές, μειώνει σημαντικά τις απώλειες σε βίδες κατά την τοποθέτηση και τον κίνδυνο εξάπλωσης οξείδωσης στα πάνελ.
Για την ορθή επιλογή βιδών, παρακαλώ συμβουλευτείτε τα σχετικά φυλλάδια.
Υλικό / Διαστάσεις:
- Γαλβανισμένος Ανθρακούχος Χάλυβας / INOX
- Εξάγωνο κεφάλι, 8mm / 10mm
- Ροδέλα στεγανοποίησης EPDM 19mm
- Ειδική επίστρωση (gRey.coat) για προστασία σε επιβαρυμένο περιβάλλον (C4)
